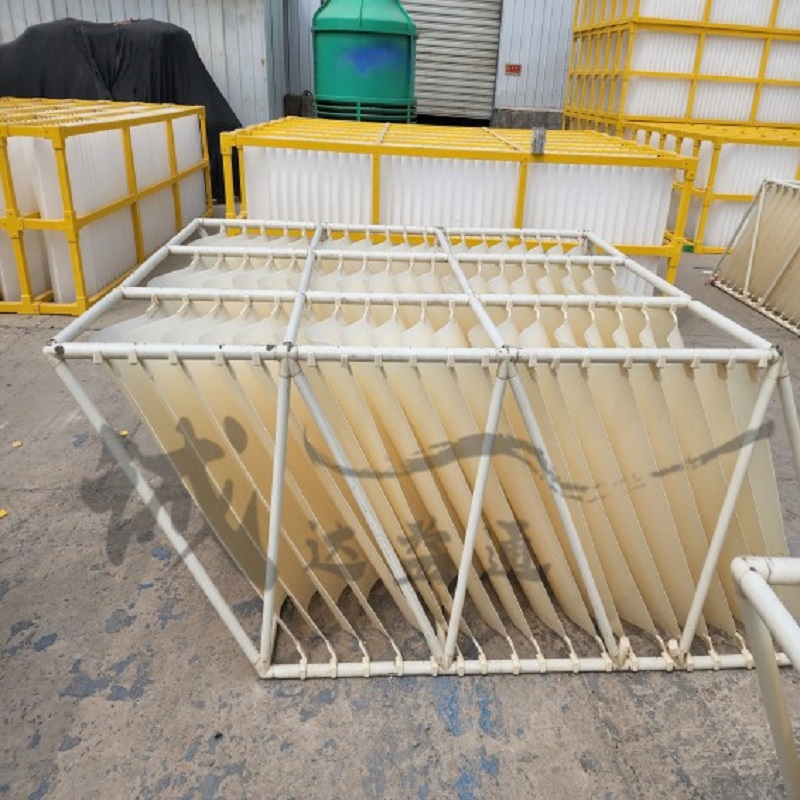

框架式波形板反映器结构和材质：

波形板波谷、波峰对称地粘在定位卡上，组成多将个缩颈和扩大腔，组成单元箱体。缩径处流速大，水流进入扩大腔后，形成涡流区，每个扩大腔便成为一个由涡流造成的”水力搅拌器“使水中矾花颗粒产生充分有效的碰撞、吸附、结大，便于沉淀。单元箱体为全塑制品，材质选取ABS或PVC。

框架式波形板反映器工作道理：

波形板竖式反映器，是由波形板的波峰和波谷错开分列，组成多个缩颈和扩大腔，串联成水流渐进的通道。

这是本水力反映器的根基大局。在缩颈处流速较大，水流的大部门压能转换成动能，水流进入扩大腔后，由于过流面积忽然增大，形成涡流区，这种特殊的水力前提产生了扩大腔内的微涡流使每个扩大形成了一台微型“搅拌器”。

框架式波形板反映器产品特点：

  能很好地按级分段供以足够而适量的能量并使能均匀地散布在反映阶段各个部位之中。波形板组成的扩大腔呈流线型，涡流区充斥腔体，预防水体死角或滞留。突破了其它水力反映器受流量变幅的限度，其流量变幅的适应领域可达设计流量的30-50%，对低温低浊进水有优异的机能，节能。产品定型、系列化，构筑物单一，装置维修方便。
